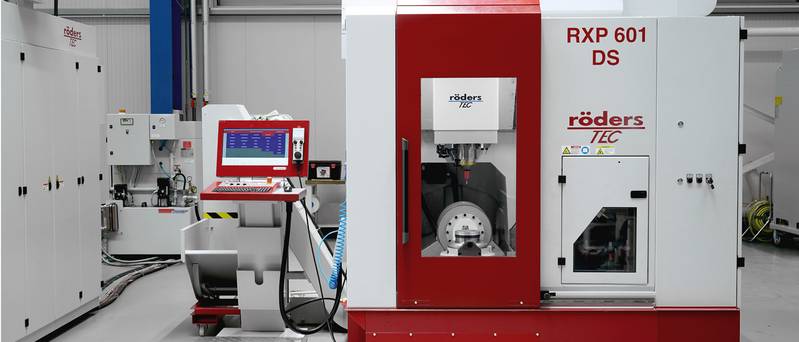

Podjetje MOLDINO je temo optimizacije procesov s celovito obdelavo izkoristilo kot priložnost, da v sodelovanju z družbo Röders po vsej Nemčiji organizira vrsto delavnic. Uvodni dogodek na spletni strani je potekal lani v podjetju Röders v Soltauu.

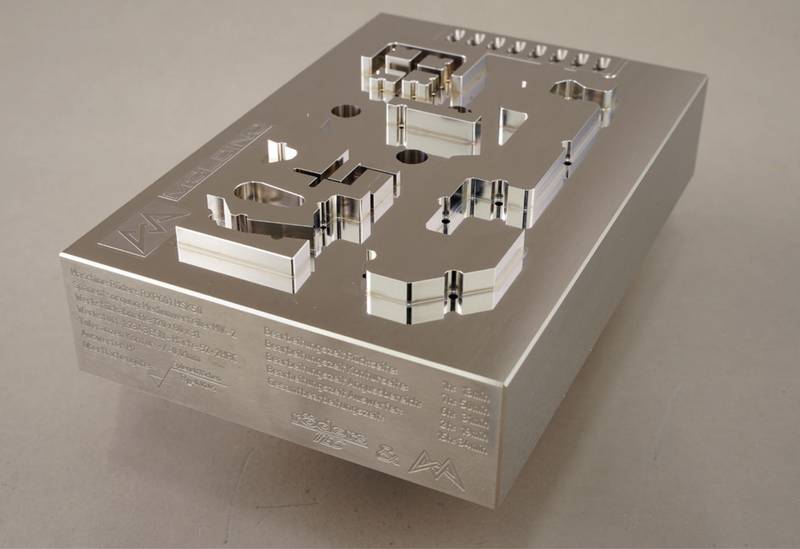

Rotzoll in njegov kolega Andreas Schadeck iz Herforda sta za dobro obiskan dogodek pripravila nekaj posebnega. Namreč, praktičen konturni obdelovanec, zasnovan posebej za ta dogodek, katerega 3D CAD-podatki naj bi bili izbranim udeležencem vnaprej razdeljeni. To je bilo združeno z zahtevo po izdelavi tega vzorčnega dela s tehnologijami, ki se običajno uporabljajo v njihovem podjetju, in dokumentiranju zahtevanih časov obdelave ter vseh s tem povezanih časov mirovanja in transporta. To so bile dolgoletne stranke podjetja MOLDINO, ki so jih poznali osebno. Surovina je bila prav tako dobavljena, predhodno kaljena na 52 HRC in brušena. Konstrukcija iz visoko trdnega in predhodno kaljenega orodnega jekla 1.2343 ESU (X37CrMoV5-1 ESU) je bila izdelana po vzoru izmetalne strani vložka za kalupe, katerega običajni proizvodni postopek je Rotzoll že opisal zgoraj.

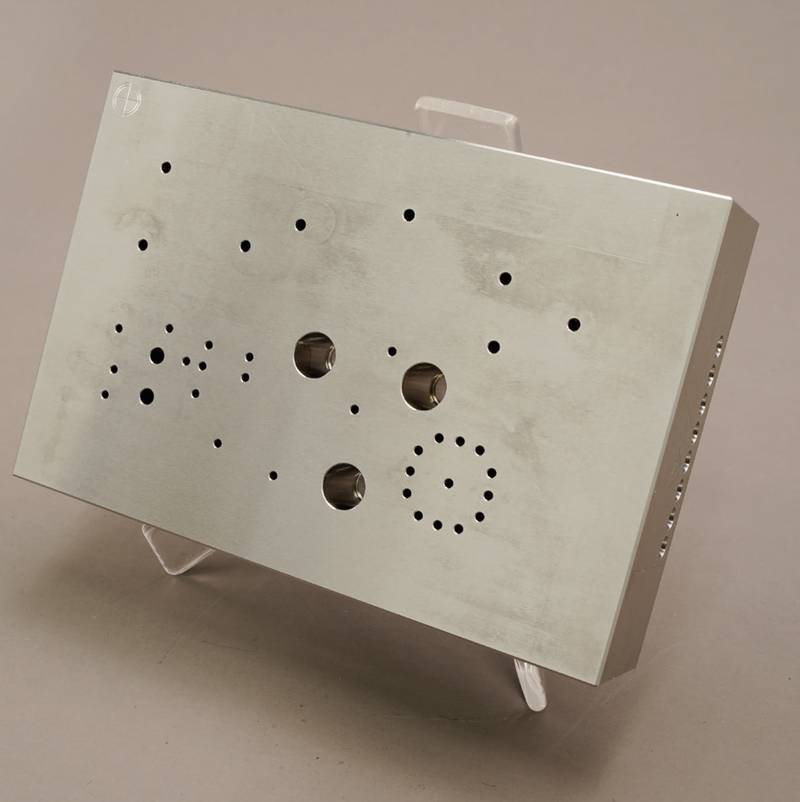

Zasnova je predstavljala več izzivov: na primer, za ejektorje je bilo treba strojno obdelati 37 skoznjih lukenj s toleranco H7 in premerov 0,6 mm, 0,8 mm, 1 mm, 1,5 mm in 2 mm. Trije dodatni prilegi s premerom 6 mm so imeli zahteve glede tolerance od 0 do +3 µm. Tudi stranska tesnilna območja vložka kalupa so bila zahtevna, predvsem zaradi visokih zahtev glede cilindričnosti. To je veljalo tudi za tri optične površine (zrcalne površine), ki jih je bilo treba izdelati z zahtevano vrednostjo središčne hrapavosti Ra 0,025 µm. Zato je bil za vzorčni obdelovanec izbran material, pretaljen z elektrožlindro (ESR), saj je zelo primeren za izdelavo površin z visokim sijajem. Sicer je bila toleranca konturnih in osnovnih površin +/- 0,01 mm, kar je značilno za vložke za brizgalne kalupe.
"Izbrani udeleženci so izdelali del s proizvodno tehnologijo, ki jim je bila na voljo, dokumentirali vse korake in jih prinesli na delavnico," pojasnjuje Schadeck. Dodatna motivacija za to je bila, da jim je bilo obljubljeno, da bodo po koncu prejeli individualno oceno postopka.
