Processo affidabile ed efficiente di foratura diretta in tolleranza H7

Essendo uno dei principali produttori di utensili da taglio di precisione, lavoriamo costantemente a soluzioni per aumentare l‘affidabilità dei processi e migliorare l‘efficienza della produzione attraverso l‘ottimizzazione. In questa brochure presentiamo le nostre soluzioni tecnologiche e i nostri prodotti in metallo duro integrale per la realizzazione di fori con tolleranza H7 in acciai temprati fino a 60 HRC.

Rispetto ai processi di produzione convenzionali, come l’elettroerosione (EDM), la nostra innovativa soluzione di lavorazione “a foratura diretta” offre numerosi vantaggi. Nelle pagine seguenti troverete ulteriori dettagli, esempi di applicazione e informazioni sul nostro portafoglio prodotti.

Punte innovative in metallo duro con diametro da 0,1 a 12 mm per acciai temprati fino a 60 HRC

{"type":"media","config":{"type":"image","fileId":165}}

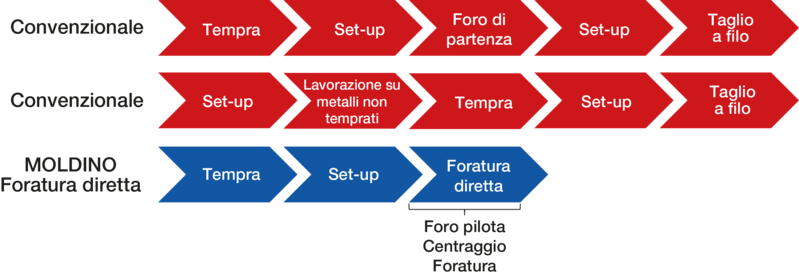

Tecnologia e processi produttivi a confronto

{"type":"media","config":{"type":"image","fileId":789}}

Vantaggi della foratura diretta su temprato:

Tempi di lavorazione più brevi e costi di produzione inferiori
Riduzione dei tempi di inattività
Aumento dell‘automazione e dell‘affidabilità del processo
Migliore qualità della superficie
Produzione non presidiata
Possibilità di personalizzazione in base all’applicazione

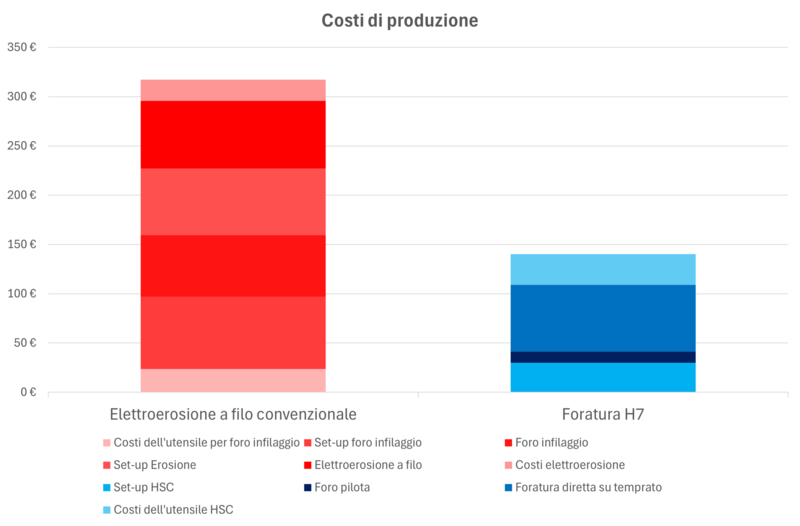

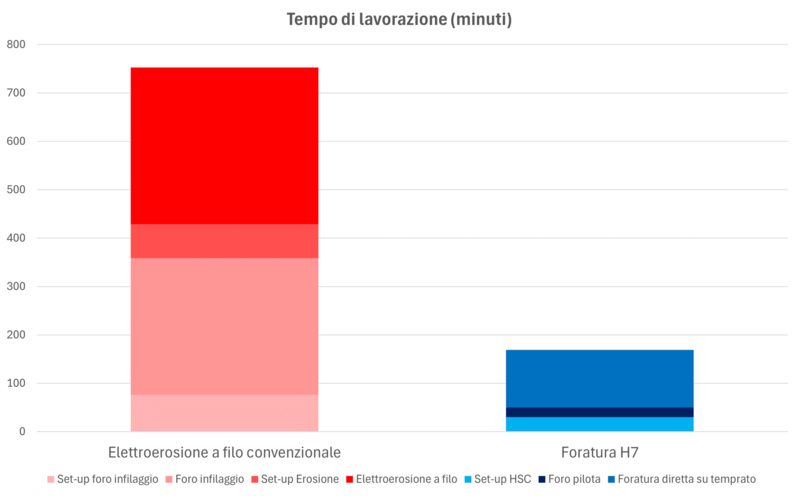

Confronto: Tempi di lavorazione e costi di produzione Foratura EMSBHE H7

{"type":"media","config":{"type":"image","fileId":784,"responsive":{"x":{"hoverTransition":"","hoverScale":"none"}}}}

{"type":"media","config":{"type":"image","fileId":787}}

Tecnologia

Tempo di lavorazione (minuti)

Costi di produzione

Elettroerosione a filo convenzionale

753

317,31 €

MOLDINO: Foratura H7

169

140,09 €

Differenza

-78 %

-66 %

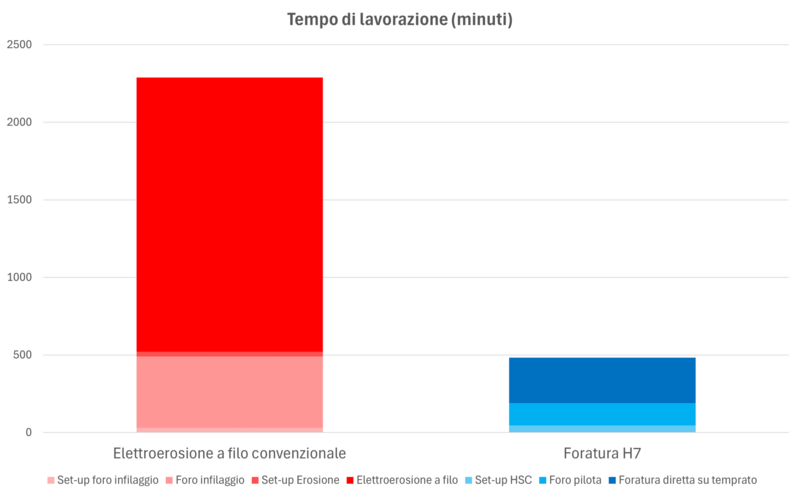

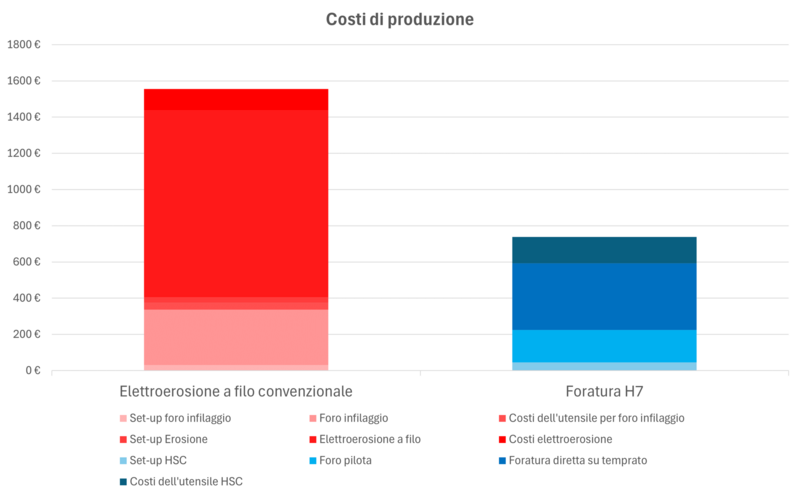

Confronto: Tempi di lavorazione e costi di produzione Foratura NSBH H7

{"type":"media","config":{"type":"image","fileId":786,"responsive":{"x":{"hoverTransition":"","hoverScale":"none"}}}}

{"type":"media","config":{"type":"image","fileId":788}}

Tecnologia

Tempo di lavorazione (minuti)

Costi di produzione

Elettroerosione a filo convenzionale

2.289

1.554,85 €

MOLDINO: Foratura H7

483

738,49 €

Differenza

-79 %

-53 %

Il nostro portafoglio prodotti per la foratura diretta

{"type":"media","config":{"type":"image","fileId":662,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Centratura e smussatura

Serie DN2HC
(Utensile di smussatura per acciai temprati)

Diametro dell’utensile: 3 – 16 mm
7 Articoli
Classi di materiale:
P, M, K & H fino a 65 HRC

{"type":"media","config":{"type":"image","fileId":660,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Foro pilota

Serie EPDBEH
(Epoch Deep Ball Evolution Hard)

Diametro dell’utensile: 0,2 – 12 mm
220 Articoli
Classi di materiale:
P, M, K & H fino a 68 HRC

{"type":"media","config":{"type":"image","fileId":661,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Foratura | ⌀ 0,1 – 2 mm

Serie EMSBHE
(Epoch Micro Step Borer Hard Evolution)

Diametro dell’utensile: 0,1 – 2 mm
L/D: 10xDC, 20xDC, 30xDC
60 Articoli
Classi di materiale:
P & H fino a 60 HRC

{"type":"media","config":{"type":"image","fileId":663,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Foratura | ⌀ 2 – 12 mm

Serie NSBH
(Non Step Borer Hard)

Diametro dell’utensile: 2 – 12 mm
L/D: 5-30xDC
63 Articoli
Classi di materiale:
H fino a 60 HRC

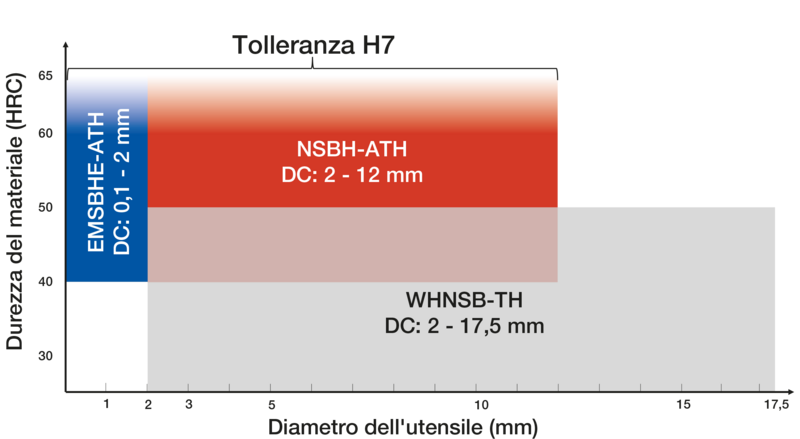

Posizionamento dei nostri utensili

{"type":"media","config":{"type":"image","fileId":785,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}}}}

Esempi di applicazione: Foratura dell’espulsore e del foro di partenza

{"type":"media","config":{"type":"image","fileId":677,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

Fori di espulsione e di partenza:
Ø 1 mm, profondità di foratura 28 mm
Ø 3 mm, profondità di foratura 33 mm

Materiale:
1.2379 60+2 HRC

{"type":"media","config":{"type":"image","fileId":678,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

{"type":"media","config":{"type":"videoPackage","fileId":673,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}},"video":{"autoplay":false,"loop":false,"controls":"custom","package":673}}}

{"type":"media","config":{"type":"image","fileId":679,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

Fori di espulsione:
Ø 3 mm, profondità di foratura 33 mm

Materiale:
1.2343 ESR 54 HRC

{"type":"media","config":{"type":"image","fileId":680,"responsive":{"x":{"ratio":"4_8","hoverTransition":"","hoverScale":""}}}}

{"type":"media","config":{"type":"videoPackage","fileId":675,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}},"video":{"autoplay":false,"loop":false,"controls":"custom","package":675}}}
