Procédé de perçage direct fiable et efficace dans la tolérance H7

En tant que l‘un des principaux fabricants d‘outils carbure de précision, nous travaillons en permanence sur des solutions visant à optimiser et fiabiliser les processus d’usinage. Dans cette brochure, nous présentons nos forets en carbure monobloc pour la réalisation d‘alésages en tolérance H7 dans des aciers trempés jusqu‘à 60 HRC.

Par rapport aux procédés de fabrication conventionnels, tel que l’usinage par érosion, notre solution innovante en perçage direct offre plusieurs avantages. Vous trouverez de plus amples informations, des exemples d’application et des indications sur notre gamme de produits dans les pages suivantes.

Forets en carbure monobloc innovants de 0,1 à 12 mm de diamètre pour les aciers trempés jusqu’à 60 HRC

{"type":"media","config":{"type":"image","fileId":165}}

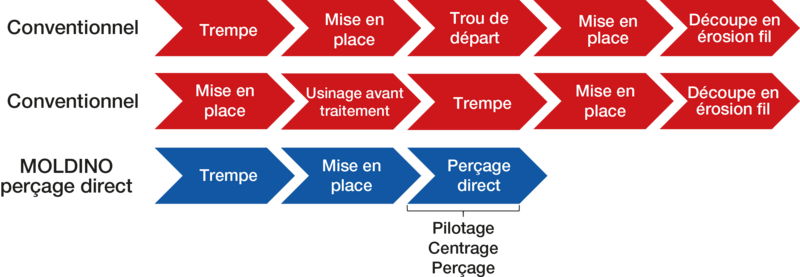

Comparaison des technologies et des processus de production

{"type":"media","config":{"type":"image","fileId":768}}

Avantages du perçage dur:

Temps et coûts de production réduits
Réduction des temps morts
Augmentation de l’automatisation et de la fiabilité du processus
Meilleures qualités de surface
Production en temps masqué
Possibilité d’adapter à l’environnement

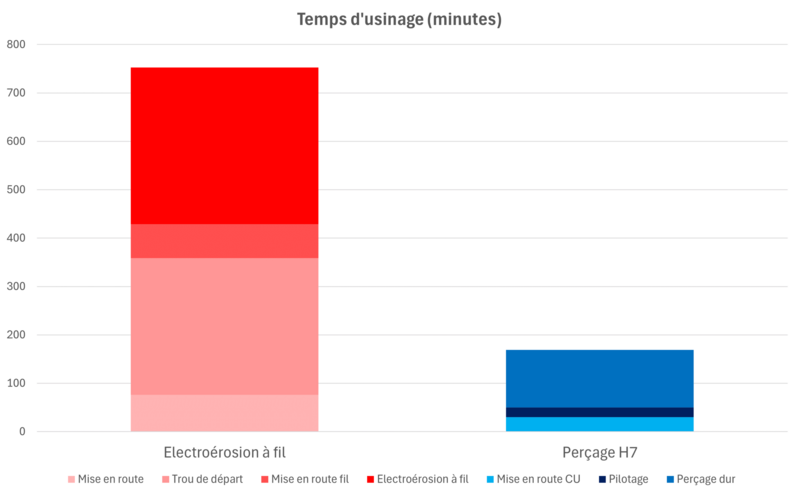

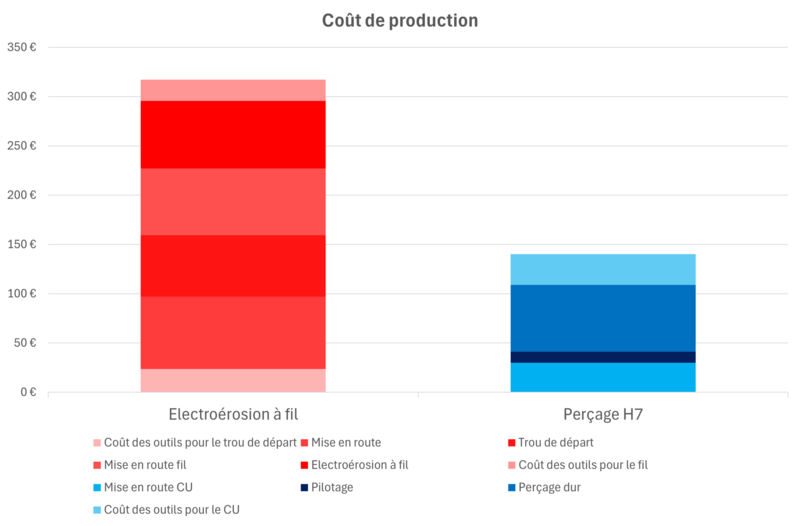

Comparaison : Temps d’usinage et coût de production perçage EMSBHE H7

{"type":"media","config":{"type":"image","fileId":765,"responsive":{"x":{"hoverTransition":"","hoverScale":"none"}}}}

{"type":"media","config":{"type":"image","fileId":767}}

Technologie

Temps d'usinage (minutes)

Coût de production

Electroérosion à fil conventionnelle

753

317,31 €

MOLDINO : Perçage H7

169

140,09 €

Différence

-78 %

-66 %

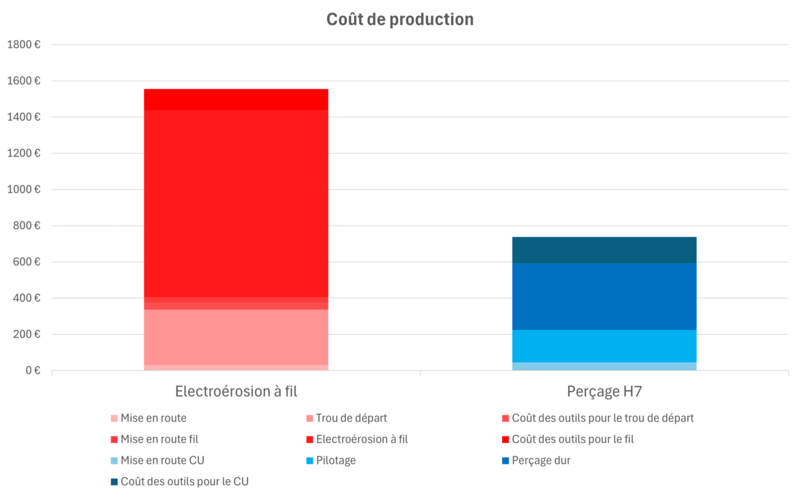

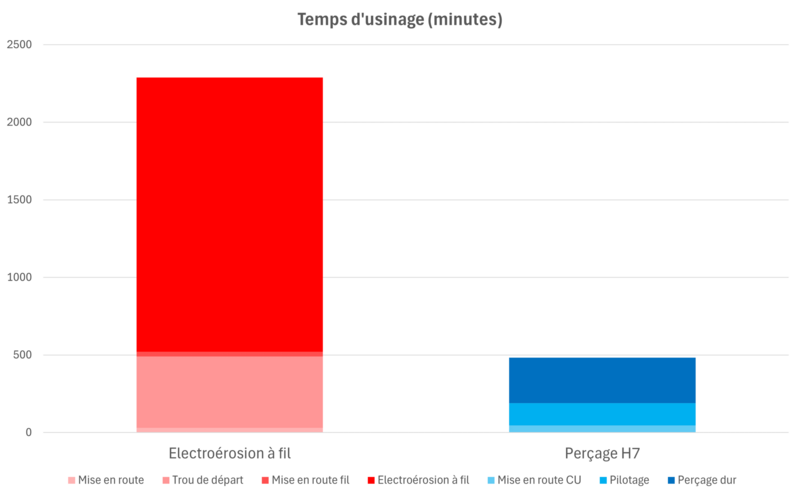

Comparaison : Temps d’usinage et coût de production perçage NSBH H7

{"type":"media","config":{"type":"image","fileId":766,"responsive":{"x":{"hoverTransition":"","hoverScale":"none"}}}}

{"type":"media","config":{"type":"image","fileId":764}}

Technologie

Temps d'usinage (minutes)

Coût de production

Electroérosion à fil conventionnelle

2.289

1.554,85 €

MOLDINO : Perçage H7

483

738,49 €

Différence

-79 %

-53 %

Notre gamme d’outils pour le perçage direct

{"type":"media","config":{"type":"image","fileId":662,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Centrage & chanfreinage

Série DN2HC
(Centrage et chanfreinage de matériaux trempés)

Diamètre de l’outil : 3 – 16 mm
7 références
Matières :
P, M, K & H jusqu’à 65 HRC

{"type":"media","config":{"type":"image","fileId":660,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Pilotage

Série EPDBEH
(Epoch Deep Ball Evolution Hard)

Diamètre de l’outil : 0,2 – 12 mm
220 références
Matières :
P, M, K & H jusqu’à 68 HRC

{"type":"media","config":{"type":"image","fileId":661,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Perçage | ⌀ 0,1 – 2 mm

Série EMSBHE
(Epoch Micro Step Borer Hard Evolution)

Diamètre de l’outil : 0,1 – 2 mm
Longueur utile : 10xDC, 20xDC, 30xDC
60 références
Matières :
P & H jusqu’à 60 HRC

{"type":"media","config":{"type":"image","fileId":663,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Perçage | ⌀ 2 – 12 mm

Série NSBH
(Non Step Borer Hard)

Diamètre de l’outil : 2 – 12 mm
Longueur utile : 5–30xDC
63 références
Matières :
H jusqu’à 60 HRC

Positionnement de notre gamme de forets

{"type":"media","config":{"type":"image","fileId":763,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}}}}

Exemples d’applications : Éjecteur et dégagement

{"type":"media","config":{"type":"image","fileId":677,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

Trous d’éjection et dégagements :
Ø 1 mm, profondeur de perçage 28 mm
Ø 3 mm, profondeur de perçage 33 mm

Matière :
1.2379 60+2 HRC

{"type":"media","config":{"type":"image","fileId":678,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

{"type":"media","config":{"type":"videoPackage","fileId":673,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}},"video":{"autoplay":false,"loop":false,"controls":"custom","package":673}}}

{"type":"media","config":{"type":"image","fileId":679,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

Trous d’éjection :
Ø 3 mm, profondeur de perçage 33 mm

Matière :
1.2343 ESR 54 HRC

{"type":"media","config":{"type":"image","fileId":680,"responsive":{"x":{"ratio":"4_8","hoverTransition":"","hoverScale":""}}}}

{"type":"media","config":{"type":"videoPackage","fileId":675,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}},"video":{"autoplay":false,"loop":false,"controls":"custom","package":675}}}

Vous souhaitez en savoir plus ? Contactez-nous et nos experts vous répondront dans les plus brefs délais.
