Prozesssicheres und effizientes Direktbohren in H7-Toleranz

Als einer der führenden Präzisionswerkzeughersteller arbeiten wir kontinuierlich an Lösungen, um die Prozesssicherheit zu erhöhen und durch Optimierungen die Produktionseffizienz zu steigern. Auf dieser Seite präsentieren wir unsere Technologielösungen und VHM-Produkte zur Fertigung von Bohrungen mit H7-Toleranz, in gehärteten Stählen bis zu 60 HRC.

Verglichen zum Erodieren als konventionellem Fertigungsprozess, bieten wir mit unserer innovativen Fertigungslösung „Direktbohren“ einige Vorteile. Weitere Ausführungen und Anwendungsbeispiele sowie Informationen zu unserem Produkt-Portfolio finden Sie auf der folgenden Seite.

Innovative VHM-Bohrer im Durchmesserbereich 0,1 – 12 mm für gehärtete Stähle bis zu 60 HRC

{"type":"media","config":{"type":"image","fileId":165}}

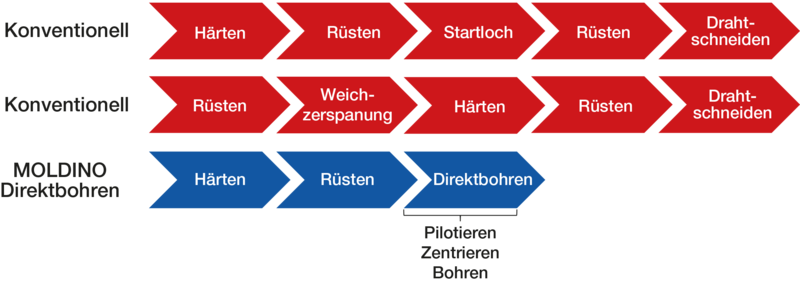

Technologie & Fertigungsprozesse im Vergleich

{"type":"media","config":{"type":"image","fileId":731}}

Vorteile Hartbohren:

kürzere Durchlaufzeiten & geringere Produktionskosten
Reduktion der Liegezeiten
Steigerung der Automatisierung & Prozesssicherheit
bessere Oberflächenqualitäten
mannlose Fertigung
applikationsabhängige Anpassungsmöglichkeiten

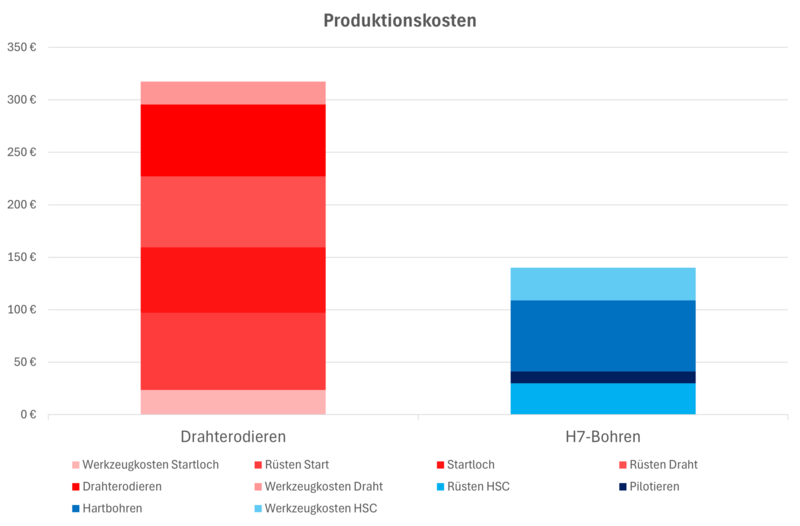

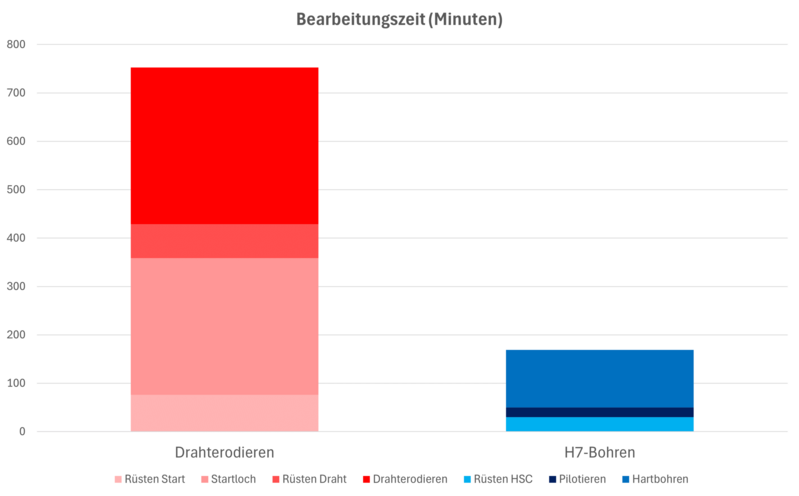

Vergleich: Bearbeitungszeiten & Produktionskosten EMSBHE H7-Bohren

{"type":"media","config":{"type":"image","fileId":733,"responsive":{"x":{"hoverTransition":"","hoverScale":"none"}}}}

{"type":"media","config":{"type":"image","fileId":732}}

Technologie

Bearbeitungszeit (Minuten)

Produktionskosten

Konventionell: Drahterodieren

753

317,31 €

MOLDINO H7-Bohren

169

140,09 €

Differenz

-78 %

-66 %

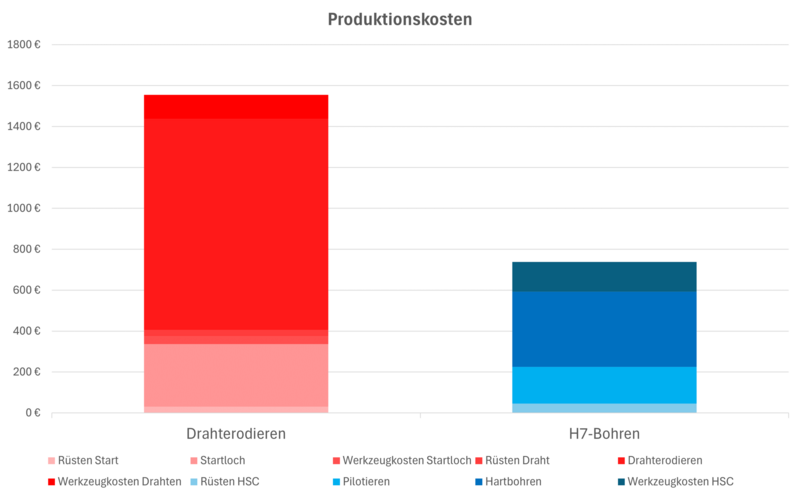

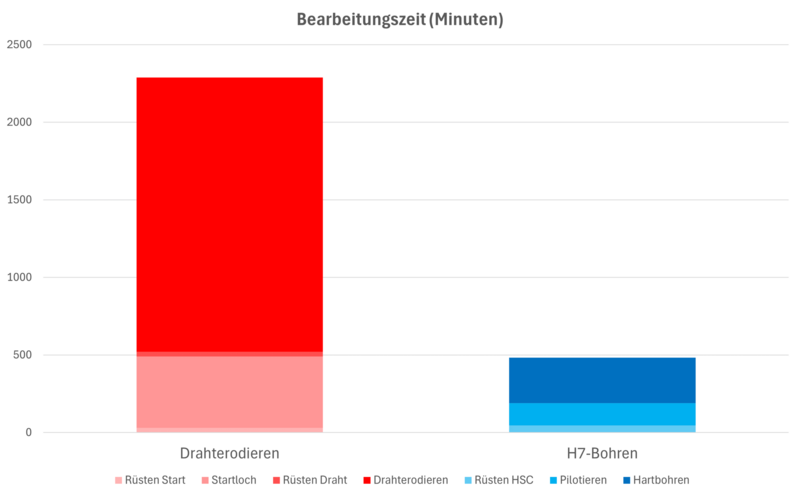

Vergleich: Bearbeitungszeiten & Produktionskosten NSBH H7-Bohren

{"type":"media","config":{"type":"image","fileId":735,"responsive":{"x":{"hoverTransition":"","hoverScale":"none"}}}}

{"type":"media","config":{"type":"image","fileId":734}}

Technologie

Bearbeitungszeit (Minuten)

Produktionskosten

Konventionell: Drahterodieren

2.289

1.554,85 €

MOLDINO H7-Bohren

483

738,49 €

Differenz

-79 %

-53 %

Unser Produkt-Portfolio für das Direktbohren

{"type":"media","config":{"type":"image","fileId":662,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Zentrieren & Anfasen

DN2HC-Serie
(Chamfering Tool for Hardened Steels)

Durchmesser: 3 – 16 mm
7 Artikel
Werkstoffklassen:
P, M, K & H bis 65 HRC

{"type":"media","config":{"type":"image","fileId":660,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Pilotieren

EPDBEH-Serie
(Epoch Deep Ball Evolution Hard)

Durchmesser: 0,2 – 12 mm
220 Artikel
Werkstoffklassen:
P, M, K & H bis 68 HRC

{"type":"media","config":{"type":"image","fileId":661,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Bohren | ⌀ 0,1 – 2 mm

EMSBHE-Serie
(Epoch Micro Step Borer Hard Evolution)

Durchmesser: 0,1 – 2 mm
L/D: 10xDC, 20xDC, 30xDC
60 Artikel
Werkstoffklassen:
P & H bis 60 HRC

{"type":"media","config":{"type":"image","fileId":663,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Bohren | ⌀ 2 – 12 mm

NSBH-Serie
(Non Step Borer Hard)

Durchmesser: 2 – 12 mm
L/D: 5-30xDC
63 Artikel
Werkstoffklassen:
H bis 60 HRC

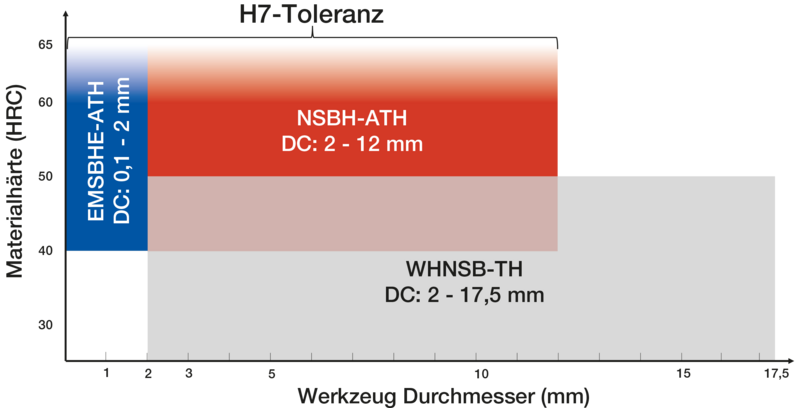

Positionierung unserer Bohrer

{"type":"media","config":{"type":"image","fileId":736,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}}}}

Anwendungsbeispiele: Auswerfer- und Startlochbohrungen

{"type":"media","config":{"type":"image","fileId":677,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

Auswerfer- und Startlochbohrungen:
Ø 1 mm, 28 mm Bohrtiefe
Ø 3 mm, 33 mm Bohrtiefe

Material:
1.2379 60+2 HRC

{"type":"media","config":{"type":"image","fileId":678,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

{"type":"media","config":{"type":"videoPackage","fileId":673,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}},"video":{"autoplay":false,"loop":false,"controls":"custom","package":673}}}

{"type":"media","config":{"type":"image","fileId":679,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

Auswerferbohrungen:
Ø 3 mm, 33 mm Bohrtiefe

Material:
1.2343 ESU 54 HRC

{"type":"media","config":{"type":"image","fileId":680,"responsive":{"x":{"ratio":"4_8","hoverTransition":"","hoverScale":""}}}}

{"type":"media","config":{"type":"videoPackage","fileId":675,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}},"video":{"autoplay":false,"loop":false,"controls":"custom","package":675}}}

Neugierig geworden? Nehmen Sie Kontakt auf, und unsere Experten melden sich bei Ihnen.
