Processo de furação direta fiável e eficiente com tolerância H7

Como um dos principais fabricantes de ferramentas de corte de precisão, trabalhamos continuamente em soluções para aumentar a fiabilidade do processo e melhorar a eficiência da produção através da otimização. Nesta página, apresentamos as nossas soluções tecnológicas e produtos de metal duro para a produção de furos com tolerância H7 em aços endurecidos até 60 HRC.

Em comparação com os processos de fabrico convencionais, como a maquinação por descarga eléctrica (EDM), a nossa solução inovadora de processamento de “furação direta” oferece várias vantagens. Pode encontrar mais detalhes, exemplos de aplicações e informações sobre a nossa carteira de produtos nas páginas seguintes.

Brocas inovadoras de metal duro na gama de diâmetros de 0,1 - 12 mm para aços endurecidos até 60 HRC

{"type":"media","config":{"type":"image","fileId":165}}

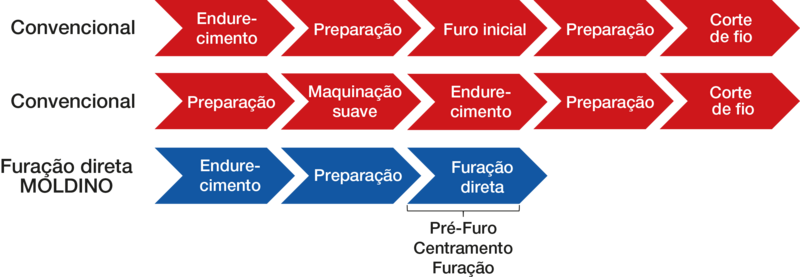

Tecnologia e processos de produção comparados

{"type":"media","config":{"type":"image","fileId":801}}

Vantagens da furação em aços mais duros:

Tempos de furação mais curtos e custos de produção mais baixos
Redução dos tempos de paragem
Aumento da automatização e da fiabilidade do processo
Melhores qualidades de superfície
Produção sem operador
Possibilidades de personalização em função da aplicação

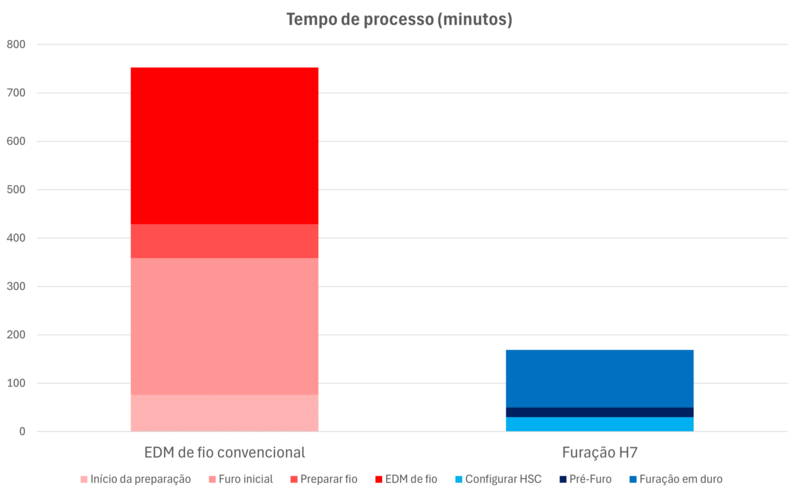

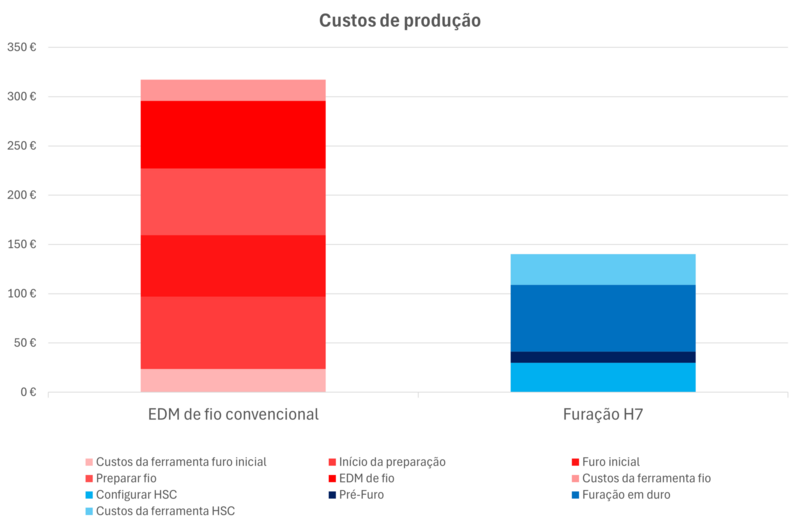

Comparação: Tempos de processamento e custos de produção com furação EMSBHE H7

{"type":"media","config":{"type":"image","fileId":796,"responsive":{"x":{"hoverTransition":"","hoverScale":"none"}}}}

{"type":"media","config":{"type":"image","fileId":798}}

Tecnologia

Tempo de processo (minutos)

Custos de produção

EDM de fio convencional

753

317,31 €

MOLDINO: Furação H7

169

140,09 €

Diferença

-78 %

-66 %

Comparação: Tempos de processamento e custos de produção com furação NSBH H7

{"type":"media","config":{"type":"image","fileId":800,"responsive":{"x":{"hoverTransition":"","hoverScale":"none"}}}}

{"type":"media","config":{"type":"image","fileId":799}}

Tecnologia

Tempo de processo (minutos)

Custos de produção

EDM de fio convencional

2.289

1.554,85 €

MOLDINO: Furação H7

483

738,49 €

Diferença

-79 %

-53 %

A nossa carteira de produtos para furação direta

{"type":"media","config":{"type":"image","fileId":662,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Chanfragem e centragem

Série DN2HC
(Centragem e chanfragem de materiais endurecidos)

Diâmetro da ferramenta: 3 – 16 mm
7 Artigos
Classes de materiais:
P, M, K & H até 65 HRC

{"type":"media","config":{"type":"image","fileId":660,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Pré-Furo

Série EPDBEH
(Epoch Deep Ball Evolution Hard)

Diâmetro da ferramenta: 0,2 – 12 mm
220 Artigos
Classes de materiais:
P, M, K & H até 68 HRC

{"type":"media","config":{"type":"image","fileId":661,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Perfuração | ⌀ 0,1 – 2 mm

Série EMSBHE
(Epoch Micro Step Borer Hard Evolution)

Diâmetro da ferramenta: 0,1 – 2 mm
Respiga: 10xDC, 20xDC, 30xDC
60 Artigos
Classes de materiais:
P & H até 60 HRC

{"type":"media","config":{"type":"image","fileId":663,"responsive":{"x":{"ratio":"4_3","hoverTransition":"0_6","hoverScale":"1_0_5"},"m":{"ratio":"3_2"}}}}

Perfuração | ⌀ 2 – 12 mm

Série NSBH
(Non Step Borer Hard)

Diâmetro da ferramenta: 2 – 12 mm
Respiga: 5–30xDC
63 Artigos
Classes de materiais:
H até 60 HRC

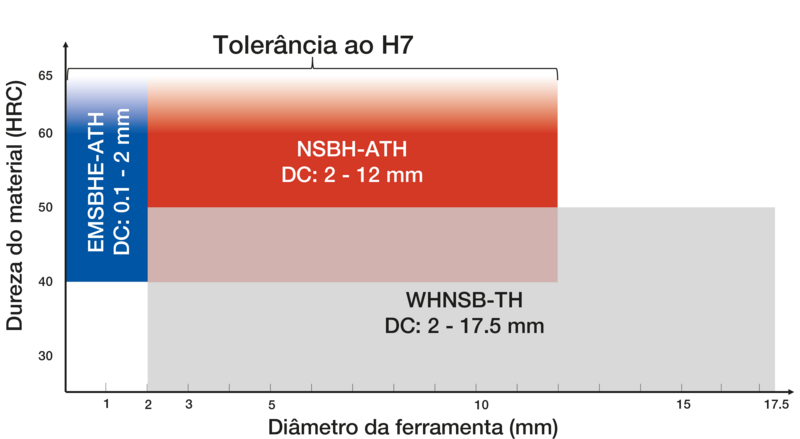

Posicionamento das nossas brocas

{"type":"media","config":{"type":"image","fileId":797,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}}}}

Exemplos de aplicação: Pré-furo e furação de extração

{"type":"media","config":{"type":"image","fileId":677,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

Pré-furo e furação de extração:
Ø 1 mm, 28 mm de profundidade de furação
Ø 3 mm, 33 mm de profundidade de furação

Material:
1.2379 60+2 HRC

{"type":"media","config":{"type":"image","fileId":678,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

{"type":"media","config":{"type":"videoPackage","fileId":673,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}},"video":{"autoplay":false,"loop":false,"controls":"custom","package":673}}}

{"type":"media","config":{"type":"image","fileId":679,"responsive":{"x":{"ratio":"4_3","hoverTransition":"","hoverScale":""}}}}

Furos para ejetores:
Ø 3 mm, 33 mm de profundidade de furação

Material:
1.2343 ESR 54 HRC

{"type":"media","config":{"type":"image","fileId":680,"responsive":{"x":{"ratio":"4_8","hoverTransition":"","hoverScale":""}}}}

{"type":"media","config":{"type":"videoPackage","fileId":675,"responsive":{"x":{"ratio":"original","hoverTransition":"","hoverScale":"none"}},"video":{"autoplay":false,"loop":false,"controls":"custom","package":675}}}
